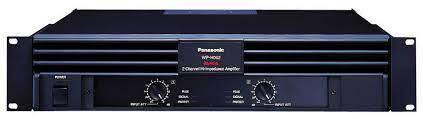

RAMSA　WP-H122（120W×2ch）ハイインピーダンスパワーアンプ

概要
内部切換により100系・70系の両方へ対応可能（工場出荷時は100系に設定）。
Class H方式および強制空冷方式による低発熱設計（WPH122）。
低発熱設計によりラック収納時は4台までブランクパネル不要。
ハイパスフィルタースイッチ装備。低音過大出力時の歪み音を低減。
■定格出力 :
100系120 W×2（20 Hz?20 kHz、0.3 ％、83 Ω）
70系120 W×2（20 Hz?20 kHz、0.3 ％、42 Ω）
■周波数特性 : 20 Hz?20 kHz ±0.5 dB（83 Ω 1 W出力時）
■全高調波ひずみ率 :
0.1 ％以下（1 kHz、定格出力時）
0.3 ％以下（20 Hz?20 kHz、定格出力時）
■混変調ひずみ率 :
0.3 ％以下（SMPTE、CCIF、DIM100）
（83 Ω 120 W 1チャンネル動作時）
■クロストーク : 60 dB以下（1 kHz）
■ダンピングファクタ : 200以上（1 kHz）
■S/N : 105 dB以上（IHF.A.W.T.D）100 dB以上（DIN-AUDIO）
■入力感度 : +4 dB
■最大電圧増幅度 : 38.2 dB
■熱流 :100系213 W（183 kcal）
70系339 W（292 kcal）
■入力インピーダンス : 20 kΩ（平衡）
■入力端子 : キャノンタイプコネクター（メス）大形複式ジャック（並列接続）
■出力端子 : ねじ式ターミナル
■電源 : AC100 V 50 Hz/60 Hz
■消費電力 :100系190 W
（※） 70系235 W
■定格消費電力 :470 W（120 W×2 83 Ω） 620 W（120 W×2 42 Ω）
■質量 : 約11.5 kg
■仕上げ :
パネル：黒色樹脂成型（マンセルN1近似色）
カバー：黒色塗装（マンセルN1近似色）
■寸法 : 480 mm（幅）×88 mm（高さ）×417 mm（奥行き）
（奥行きはパネル面より後面保護金具まで）
