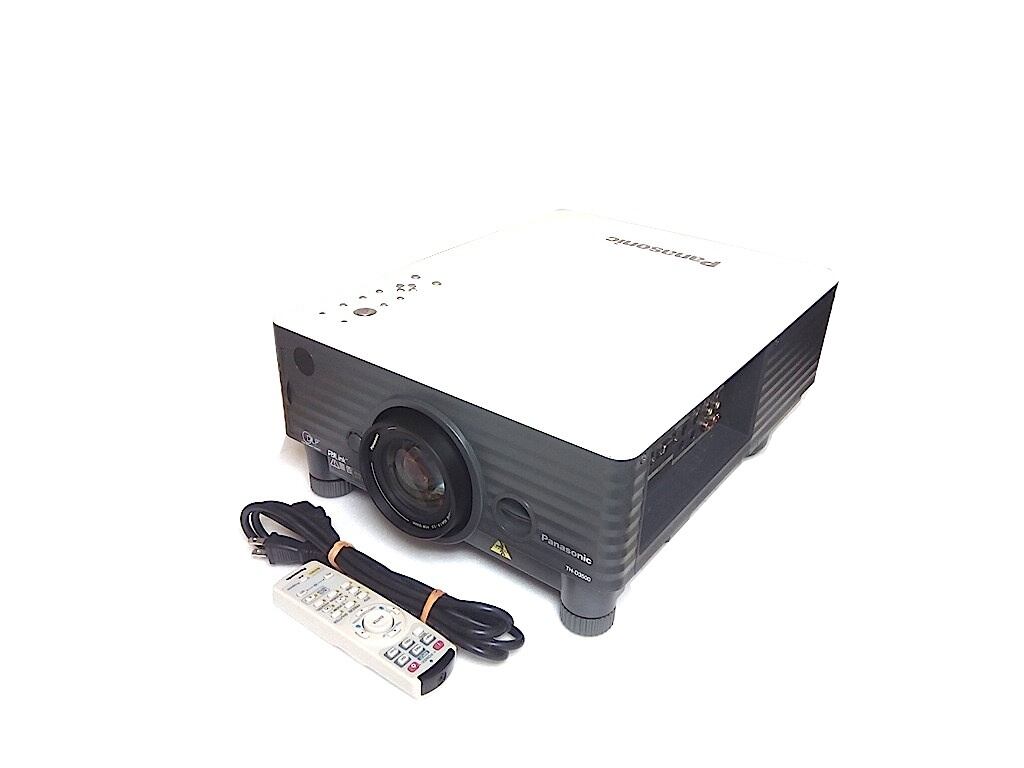

Panasonic　　TH-D3500　　 液晶プロジェクター

Panasonic　　TH-D3500　　 液晶プロジェクター
■機器概要
本機は、DMD 素子、300 W UHM ランプを採用した DLPTM方式プロジェクターです。ビデオ映像はもちろんＵ-XGA サイズ
(1 600 ドット×1 200 ドット)
※までのデータ画像が投写可能です。
※ U-XGA サイズ(1 600 ドット×1 200 ドット)入力時は、画像圧縮表示処理により(1 024 ドット×768 ドット)に変換します。
■機器仕様 (仕様および外観は、性能向上その他により予告なく変更することがあります。)
使用電源 AC100 V 50 Hz／60 Hz
消費電力 400 W〔400 VA〕(スタンバイ時 10 W 但し、ファン停止時)
DMD 素 子 素子サイズ
画素数
：0.7 型（アスペクト比 4:3） 表示方式：DMD 素子 1 枚 DLPTM方式
：786 432 画素(1 024 ドット×768 ドット)
レンズ 電動ｽﾞｰﾑ(1 倍～1.36 倍)・電動ﾌｫｰｶｽレンズ F=1.７～2.0 f=25.6 mm ～33.8 mm
光源ランプ 300 W UHM ランプ
投写画面サイズ 50 型～600 型(ｱｽﾍﾟｸﾄ比 4:3 時) ※ET-DLE050 使用時は 50 型～200 型(ｱｽﾍﾟｸﾄ比 4:3 時)
光出力 ＊ 3 500 lm(ANSI)
周辺光量比 ＊ 90 %
コントラスト比 ＊ 1 600:1（全白／全黒）〔ｺﾝﾄﾗｽﾄﾓｰﾄﾞﾊｲ時:光出力は 1 750 lm(ANSI)になります。〕
800:1（全白／全黒）〔ｺﾝﾄﾗｽﾄﾓｰﾄﾞﾉ-ﾏﾙ時〕
解像度 ＲＧＢ信号入力時：1 024 ドット×768 ドット (1 600 ﾄﾞｯﾄ×1 200 ﾄﾞｯﾄ 圧縮表示)
ビデオ信号入力時：水平 560TV 本
対応走査周波数 対応走 査周波数 RGB 信号入力時： (水平) 15 kHz～91 kHz (垂直) 50 Hz～85 Hz
(ドットクロック) 108 MHz 以下
Y･PB(CB)･PR(CR)信号：
(水平) 15.75 kHz(垂直) 60 Hz〔480i〕、(水平) 15.63 kHz(垂直) 50 Hz〔576i〕、
(水平) 31.5 kHz(垂直) 60 Hz〔480p〕、(水平) 31.25 kHz (垂直) 50 Hz〔576p〕、
(水平) 45 kHz(垂直) 60 Hz〔720/60p〕、 (水平) 33.75 kHz(垂直) 60 Hz〔1035/60i〕、
(水平) 33.75 kHz(垂直) 60 Hz〔1080/60i〕、 (水平) 28.13 kHz(垂直) 50 Hz〔1080/50i〕
ビデオ／S ビデオ信号入力時： (水平) 15.75 kHz /15.63 kHz (垂直)50 Hz/ 60 Hz
〔NTSC/ NTSC4.43/PAL/PAL60/PAL-N/PAL-M/SECAM〕
光軸シフト ＜上下＞0：10～10：10（電動）、＜左右＞6：4～4：6（手動）
台形歪補正角度 垂直：最大±30°
投写方式 フロント天つり／フロント床置き／リア天つり／リア床置き
接続端子 DVI-D 入力端子(DVI-D 24P) 1 系統 DVI1.0 準拠 HDCP 対応 ※ｼﾝｸﾞﾙﾘﾝｸのみ対応
EDID1
〔480p〕、〔576p〕、〔720/60p〕、〔1080/60i〕、〔1080/50i〕
EDID2 ※ノンインターレース信号のみ対応
表示可能解像度：VGA ｻｲｽﾞ(640 ﾄﾞｯﾄ×480 ﾄﾞｯﾄ)～S-XGA ｻｲｽﾞ(1 280 ﾄﾞｯﾄ×1 024 ﾄﾞｯﾄ)
ドットクロック周波数：25 MHz～108 MHz
DVI-D 用音声入力端子(L･R、M3 ジャック) 1 系統 0.5 V [rms]
RGB１入力端子(BNC×5) 1 系統
〔RGB 信号〕 G：0.7 V [p-p] (但し、SYNC ON G 信号時は 1.0 V [p-p] ) 75 Ω
B･R：0.7 V [p-p] 75 Ω
HD･VD/SYNC：ＴＴＬ 正極性/負極性
〔Y･PB･PR信号〕 Y：1.0 V [p-p] (同期信号を含む) 75 Ω、 PB･PR：0.7 V [p-p] 75 Ω
RGB１用音声入力端子(L･R、M3 ジャック) 1 系統 0.5 V [rms]
RGB２入力端子 (高密度 D-Sub 15P・メス型) 1 系統
〔RGB 信号〕 G：0.7 V [p-p] (但し、SYNC ON G 信号時は 1.0 V [p-p] ) 75 Ω
B･R：0.7 V [p-p] 75 Ω
HD･VD/SYNC：ＴＴＬ 正極性/負極性
〔Y･PB･PR信号〕 Y：1.0 V [p-p] (同期信号を含む) 75 Ω、 PB･PR：0.7 V [p-p] 75 Ω
RGB２用音声入力端子(L･R、M3 ジャック) 1 系統 0.5 V [rms]
ビデオ入力端子(RCA ピン) 1 系統 1.0 V[p-p] 75 Ω
ビデオ用音声入力端子(L･R、RCA ピン×2) 1 系統 0.5 V [rms]
Ｓビデオ入力端子(Mini DIN 4P) 1 系統 Y：1.0 V[p-p] C：0.286 V[p-p] 75 Ω
Ｓビデオ用音声入力端子(L･R、RCA ピン×2) 1 系統 0.5 V [rms]
音声出力端子(L･R、M3 ジャック) 1 系統（モニター出力 0 V [rms]～2.0 V [rms] (可変)
シリアル入力端子（D-Sub 9P・メス型） 1 系統 外部制御用（RS-232C 準拠）
リモート１入力端子(M3 ジャック) １系統 ワイヤードリモコン用
リモート２入力端子(D-Sub 9P・メス型) １系統 外部制御用（接点制御）
LAN 端子(RJ-45) １系統 ネットワーク接続用 PJLinkTM対応 10Base-T/100Base-TX
電源コードの長さ 3.0 m
キャビネット 樹脂成型品
外形寸法 横幅 332 mm 高さ 168 mm(脚最小時) 奥行 442 mm
質 量 7.9 kg
環境条件 使用周囲温度：0 ℃～40 ℃ 使用周囲湿度：20 ％～80 ％(非結露)
リモコン 使用電源：DC 3 V(単４形乾電池２個) 操作距離：約 7 m(受光部正面)
外形寸法：横幅 45 mm 高さ 145 mm 奥行 24.5 mm 質量：115 g(乾電池含む)
付属品 ●電源コード･･･1 本 ●ワイヤレス／ワイヤードリモコン･･･1 個 ● 4 形乾電池･･2個
TH-D3500用標準レンズ装着

※細かい仕様等は担当者に問い合わせ下さい。
